首页 / 产品中心 / 堵头系列 / 镀锌碳钢O形圈密封内六角堵头

镀锌碳钢O形圈密封内六角堵头

360° 产品展示

产品实拍图

产品实拍

产品外观展示

产品实物拍摄

产品实拍图

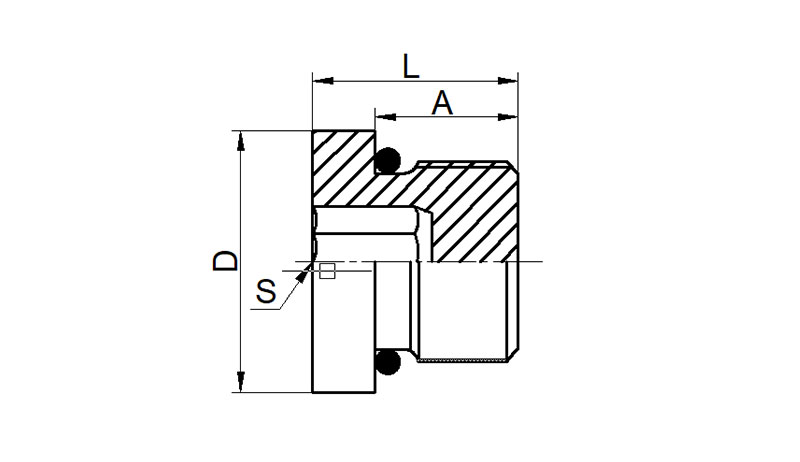

CAD图纸

工程设计图纸

精准尺寸，专业工程设计

堵头标准

英制/公制

4GN/GHN

O形圈材质/硬度

氟胶(VHR 80-85)/丁晴(VHR 85-90)

堵头材质/表面工艺

35#碳钢 45#碳钢

蓝白锌/锌镍合金/表面发黑

英制外螺纹O形圈密封内六角堵头

品牌互换：ISO5830 /伊顿： 4GN

代号	螺纹	O型圈	A	L	S	D
4GN-02	G1/8X28	7.8X1.9	8	11	5	14
4GN-04	G1/4X19	10.8X2.4	11	15	6	19
4GN-06	G3/8X19	13.8X2.4	12	16	8	22
4GN-08	G1/2X14	17.8X2.4	15	19	10	27
4GN-12	G3/4X14	23.6X3.5	16	20	12	32
4GN-16	G1X11	28.7X3.5	16	21	17	40
4GN-20	G1.1/4X11	37.7X3.5	16	21	22	50
4GN-24	G1.1/2X11	43.7X3.5	16	21	24	55
4GN-32	G2X11	54X3	20	25	27	68

公制外螺纹O形圈密封内六角堵头

品牌互换：ISO6149-2-3 /伊顿：4HN

代号	螺纹	O型圈	A	L	S	D
4HN-08	M8X1	6.1X1.6	8	11	4	12
4HN-10	M10X1	8.1X1.6	8	11	5	14
4HN-12	M12X1.5	9.3X2.2	11	15	6	17
4HN-14	M14X1.5	11.3X2.4	11	15	6	19
4HN-16	M16X1.5	13.3X2.4	11	15	8	22
4HN-18	M18X1.5	15.3X2.4	12	16	8	24
4HN-20	M20X1.5	17.3X2.4	14	18	10	26
4HN-22	M22X1.5	19.3X2.4	14	18	10	27
4HN-24	M24X1.5	21X3	14	18	10	29
4HN-26	M26X1.5	23.5X3	16	20	12	31
4HN-27	M27X2	23.6X2.9	16	20	12	32
4HN-33	M33X2	29.6X2.9	16	22	17	40
4HN-42	M42X2	38.6X2.9	16	22	22	50
4HN-48	M48X2	44.6X2.9	16	22	24	55
4HN-60	M60X2	54.5X3.5	20	25	27	68
